Interfaz Shelly Plus Add-On
Interfaz Shelly Plus Add-On
No se pudo cargar la disponibilidad de retiro

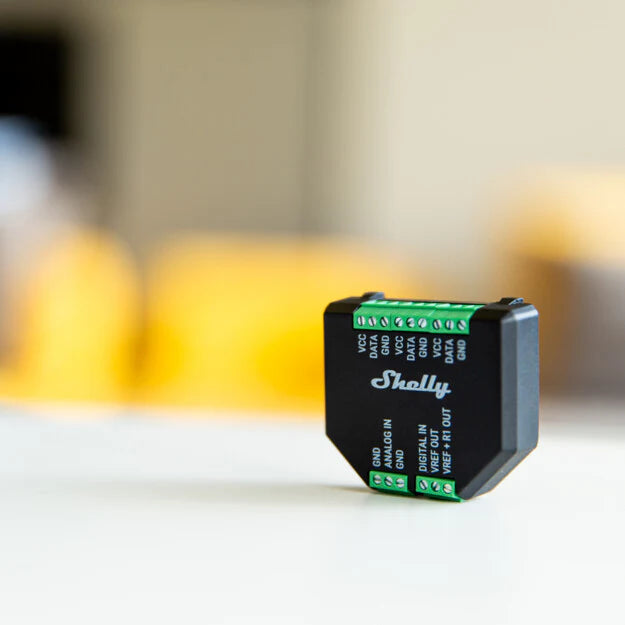

El Shelly Plus Add-on es una interfaz de sensor galvanicamente aislada diseñada para integrarse con los dispositivos Shelly Plus. Esta adición mejora significativamente las capacidades de monitoreo y control de los sistemas automatizados en hogares y negocios.
Características Destacadas
- Compatibilidad Extensa: El Shelly Plus Add-on puede ser utilizado con hasta cinco sensores de temperatura DS18B20 o con un sensor DHT22 para monitorear tanto la temperatura como la humedad.
- Entradas Analógicas y Digitales: Incluye una entrada analógica y una digital, lo que permite una amplia variedad de aplicaciones y usos.
- Interfaz de Sensor Galvanicamente Aislada: Proporciona una interfaz de sensor que está aislada galvanicamente, asegurando una operación segura y confiable.
Aplicaciones Principales
- Monitoreo de Temperatura: Utiliza hasta cinco sensores DS18B20 para obtener lecturas precisas de temperatura en diferentes puntos de tu hogar o negocio.
- Monitoreo de Temperatura y Humedad: El sensor DHT22 es ideal para situaciones en las que se necesita monitorear tanto la temperatura como la humedad, proporcionando una visión completa del ambiente.
- Automatización Avanzada: La combinación de entradas analógicas y digitales permite una integración avanzada con otros dispositivos Shelly Plus, facilitando la creación de escenarios de automatización personalizados.
Beneficios para el Usuario
- Fácil Integración: Diseñado para trabajar sin problemas con los dispositivos Shelly Plus, ofreciendo una configuración sencilla y rápida.
- Versatilidad: La capacidad de elegir entre variantes del producto con o sin sensores permite a los usuarios seleccionar la configuración que mejor se adapte a sus necesidades específicas.
- Precisión y Fiabilidad: Los sensores DS18B20 y DHT22 son conocidos por su precisión y fiabilidad, garantizando que siempre tengas acceso a datos precisos sobre las condiciones ambientales.
Conclusión
El Shelly Plus Add-on es una herramienta esencial para cualquier sistema de automatización que requiera monitoreo de temperatura y humedad. Su compatibilidad con múltiples sensores y su diseño seguro lo hacen una opción ideal para hogares inteligentes y aplicaciones comerciales ligeras. Mejora tu sistema Shelly Plus hoy mismo y disfruta de un control ambiental preciso y fiable.
Share
Descripción
Descripción
El Shelly Plus Add-on es una interfaz de sensor galvanicamente aislada diseñada específicamente para los dispositivos Shelly Plus. Este dispositivo proporciona una solución versátil y eficiente para integrar una amplia variedad de sensores, mejorando significativamente las capacidades de automatización y control en hogares, comercios y aplicaciones industriales.
Características Destacadas
- Interfaz Galvanicamente Aislada: Asegura una operación segura y confiable al aislar eléctricamente los sensores conectados.
- Compatibilidad Extensa: Soporta hasta cinco sensores DS18B20 o un solo sensor DHT22 para monitoreo de temperatura y humedad.
- Entradas y Salidas Versátiles: Incluye una entrada analógica, una entrada digital, y varias salidas de referencia de voltaje, permitiendo la integración de múltiples tipos de sensores.

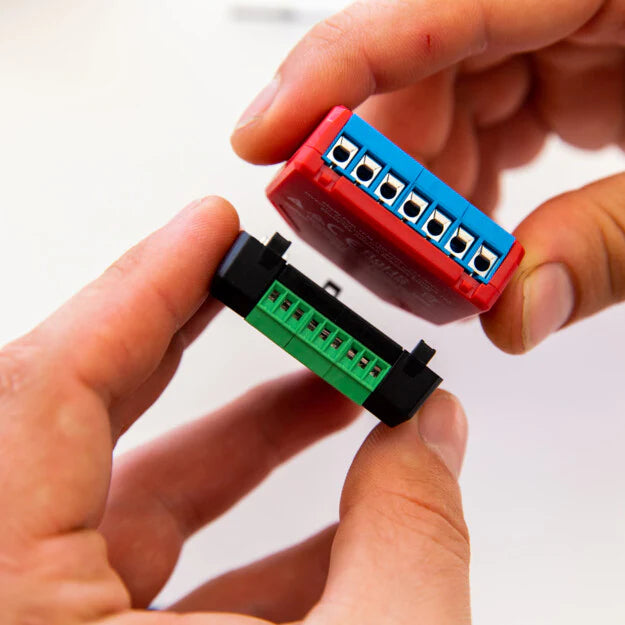

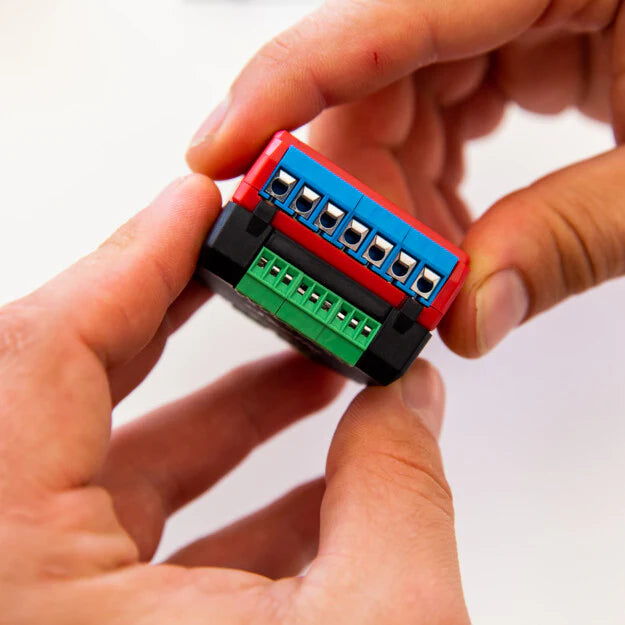

- Integración con Dispositivos Shelly Plus: Utiliza la interfaz serial propietaria de Shelly para una fácil conexión con dispositivos Shelly Plus.
Aplicaciones Principales
- Residencial: Automatización del hogar, incluyendo control de iluminación, monitoreo de temperatura y sistemas de seguridad.
- MDU (Unidades de Vivienda Múltiple): Ideal para apartamentos, condominios y hoteles, facilitando la gestión centralizada de múltiples unidades.
- Comercial Ligero: Perfecto para pequeñas oficinas, comercios, estaciones de servicio y más, optimizando la eficiencia y seguridad.
- Agricultura: Aplicaciones en invernaderos, viveros y ranchos, proporcionando monitoreo ambiental preciso y control automatizado de riego.
- Gobierno y Municipal: Implementación en edificios públicos para mejorar la gestión energética y la seguridad.
- Universidades y Colegios: Monitoreo y control en laboratorios, aulas y otras instalaciones educativas.
Futuras Integraciones
- Amazon
- Samsung SmartThings
Interfaces Eléctricas del Dispositivo
- Entradas:
- Salidas:

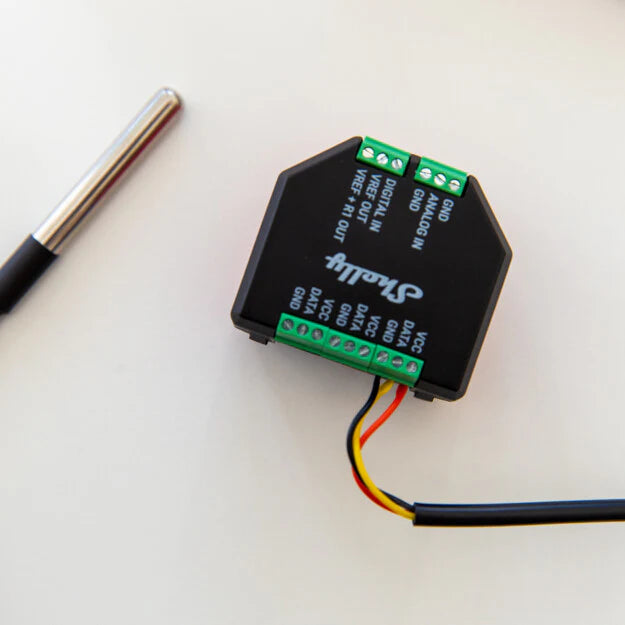

- Interfaz 1-Wire:
- Interfaz Adicional:
Sensores Compatibles
- Hasta 5 sensores DS18B20
- Un solo sensor DHT22
- Resistencias NTC con resistencia nominal de 10 kΩ y β=4000 K
- Fotorresistores
- Sensores PIR
- Sensores de humedad del suelo
- Sensores de proximidad ultrasónicos
- Sensores de nivel de líquido capacitivos
- Detectores de sonido
- Otros sensores analógicos con voltaje de salida de 0 a 10 V
Altamente Compatible
El Shelly Plus Add-on es compatible con la mayoría de los sensores Arduino. Utiliza sus entradas digitales o analógicas para medir parámetros específicos y crear escenas de automatización complejas basadas en los datos del sensor.
¿Por Qué Elegir Shelly Plus Add-on?
Medición y Control Preciso: Este dispositivo es una interfaz de sensor galvanicamente aislada para todos los relés Shelly Plus. Utilízalo para medir temperatura y humedad con sus terminales 1-Wire, o conecta varios sensores analógicos y digitales para una automatización compleja y mayor eficiencia.
Casos de Uso
- Riego Automatizado: Con un sensor de humedad del suelo, el Shelly Plus Add-on puede activar el Shelly Plus 1 para regar solo cuando sea necesario, evitando días lluviosos y optimizando los costos.
- Luces Controladas por Movimiento: Conectando un sensor PIR, el Shelly Plus Add-on puede encender las luces al detectar movimiento, ideal para habitaciones de uso ocasional.
- Toldos Automatizados: Con un sensor de viento, el Shelly Plus Add-on puede cerrar automáticamente los toldos exteriores en caso de viento fuerte, protegiendo la estructura. Con un sensor de lluvia, puede abrir los toldos para proteger a los invitados.
- Monitoreo de Temperatura en Acuarios: Utilizando dos sensores DS18B20, puedes medir la temperatura dentro del acuario y la temperatura ambiente, asegurando un entorno cómodo y saludable para tus mascotas.
- Posición de Puerta de Garaje: Con un sensor de interruptor de láminas, el Shelly Plus Add-on puede monitorear el estado de la puerta del garaje, informándote si está abierta o cerrada cuando no estás en casa.
Conectividad
Conectividad
- Shelly proprietary serial interface to connect to a Shelly Plus device
Enlaces de interés
Enlaces de interés
Components and APIs
Printed user guide
Shelly Plus Add-on multilingual printed user and safety guide.pdf
Compliance
Shelly Plus Add-On multilingual EU declaration of conformity.pdf
Installation guides
- Use Shelly Plus 2PM and Add-on with a wind sensor to retract your motorized awning in high winds
- Using Shelly Plus Add-on with a LDR (photoresistor) to control lights
- Using Shelly Plus Add-on to measure soil moisture with a capacitive sensor
- Using Shelly Plus Add-on with a capacitive liquid detection sensor
Shelly Plus Add-On - Especificaciones
| PHYSICAL | |
|---|---|
| Size (HxWxD): | 37x42x15 ±0.5 mm / 1.46 x 1.65 x 0.59 ±0.02 in |
| Weigh: | 105 g / 3.70 oz |
| Shell material: | Plastic |
| Screw terminals max torque: | 0.1 Nm / 0.89 lbIn |
| Conductor cross section: | max. 1 mm² / 17 AWG |
| Conductor stripped length: | 4.5 mm / 0.18 in |
| Color: | Black |
| ENVIRONMENTAL | |
| Ambient temperature: | -20 °C to 40 °C / -5 °F to 105 °F |
| Humidity | 30 % to 70 % RH |
| Max. altitude | 2000 m / 6562 ft |
| ELECTRICAL | |
| Power supply voltage AC: | N/A |
| Power supply voltage DC: | 3.3 V (from Shelly plus device) |
| Power consumption: | < 0.5 W (without sensors) |
| OUTPUT CIRCUITS RATINGS | |
| VCC max. current: | 10 mA |
| VREF OUT max. current: | 1 mA |
| VREF+R1 OUT resistor | 10 k? |
| SHELLY PLUS DEVICE FIRMWARE CAPABILITIES | |
| Shelly Plus Add-on supporting devices: | Shelly Plus 1/1PM , Shelly Plus 2PM, Shelly Plus i4/i4DC |
| Temperature reading: | Depends on the DS18B20 or DHT22 sensors |
| Humidity reading: | Depends on the DHT22 sensor |
| Digital input: | -15 V to 0.5 V (True) / 2.5 V to 15 V (False)* |
| Analog input range: | 0 to 100% |
| Analog input report threshold: | 1%** |
| Voltmeter range: | 0 to 10 V |
| Voltmeter report threshold: | 0.1 V** |
| Analog input / Voltmeter accuracy | Better that 5% |
| MQTT: | Yes |
| CoAP: | No |
