Shelly 3EM-63W Gen3

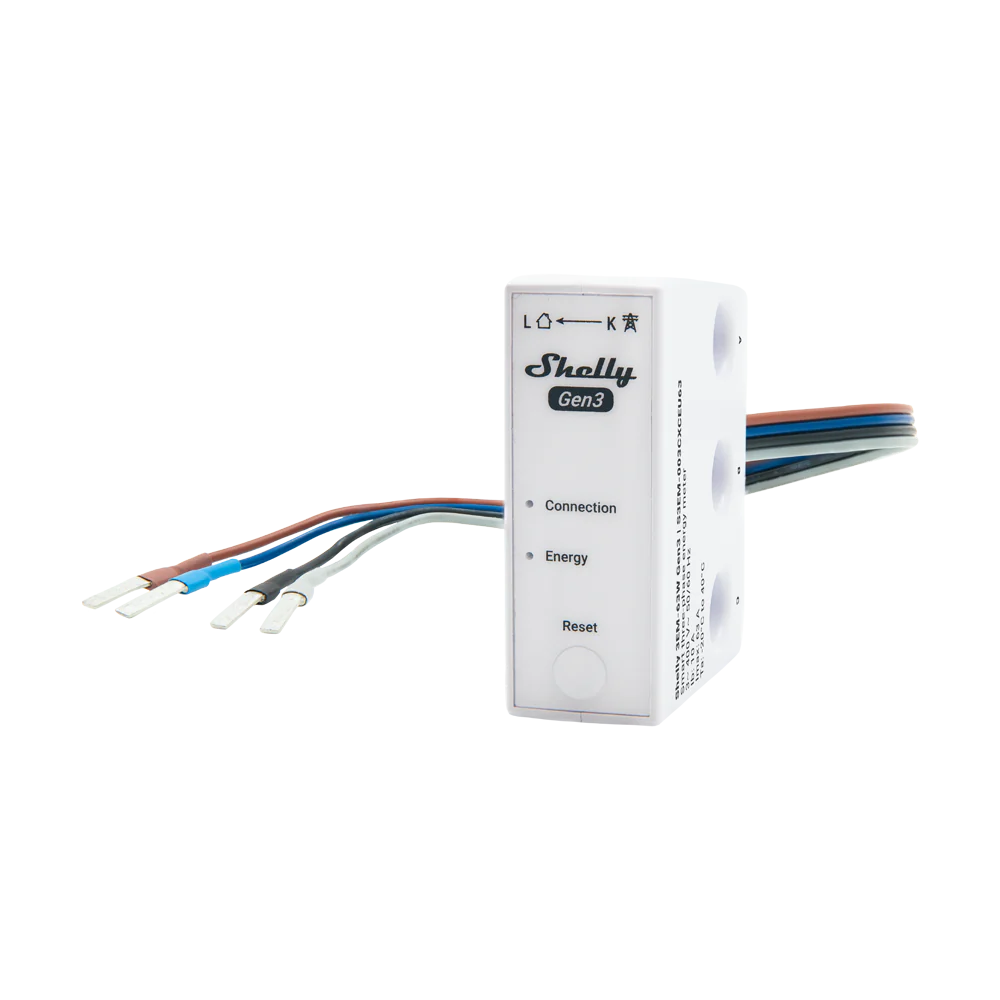

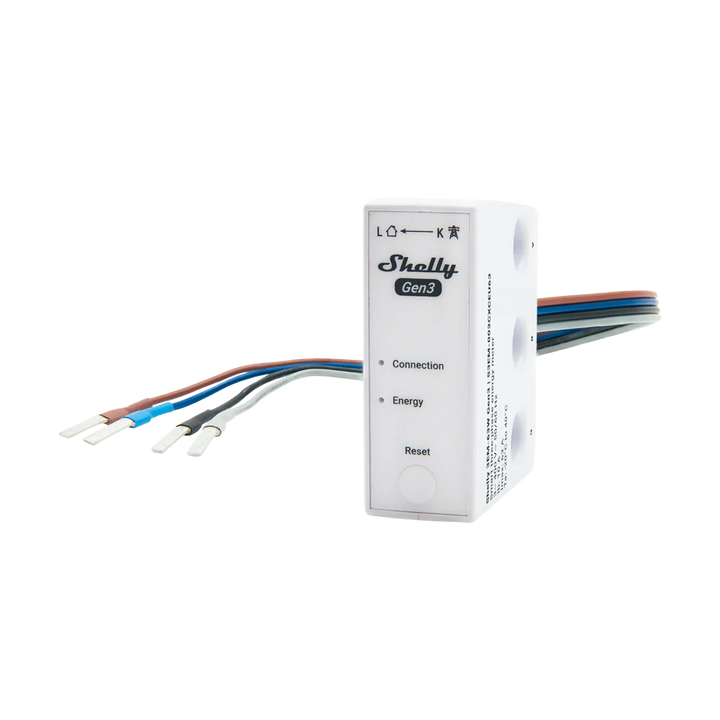

El Shelly 3EM-63W Gen3 es un medidor de energía compacto para sistemas trifásicos o para tres circuitos monofásicos independientes. Se distingue por sus cables flexibles codificados por color, que permiten situar el equipo tanto por encima como por debajo del magnetotérmico y adaptarse a cuadros donde la geometría no acompaña. Los transformadores de corriente van integrados, de modo que no hacen falta pinzas externas. Mide hasta 63 A por fase con clase de precisión B, trabaja en red local sin hub ni suscripciones y conserva 7 días de registros en el propio dispositivo.

Características principales

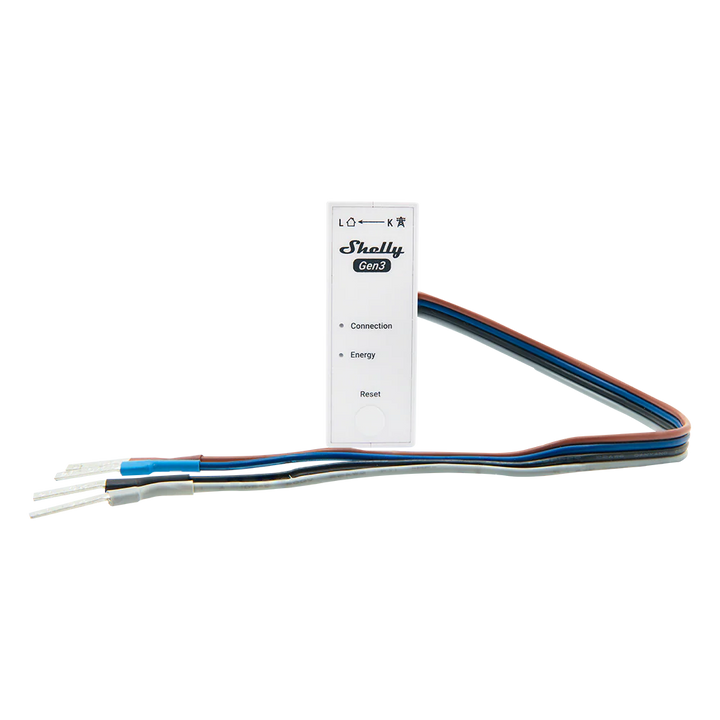

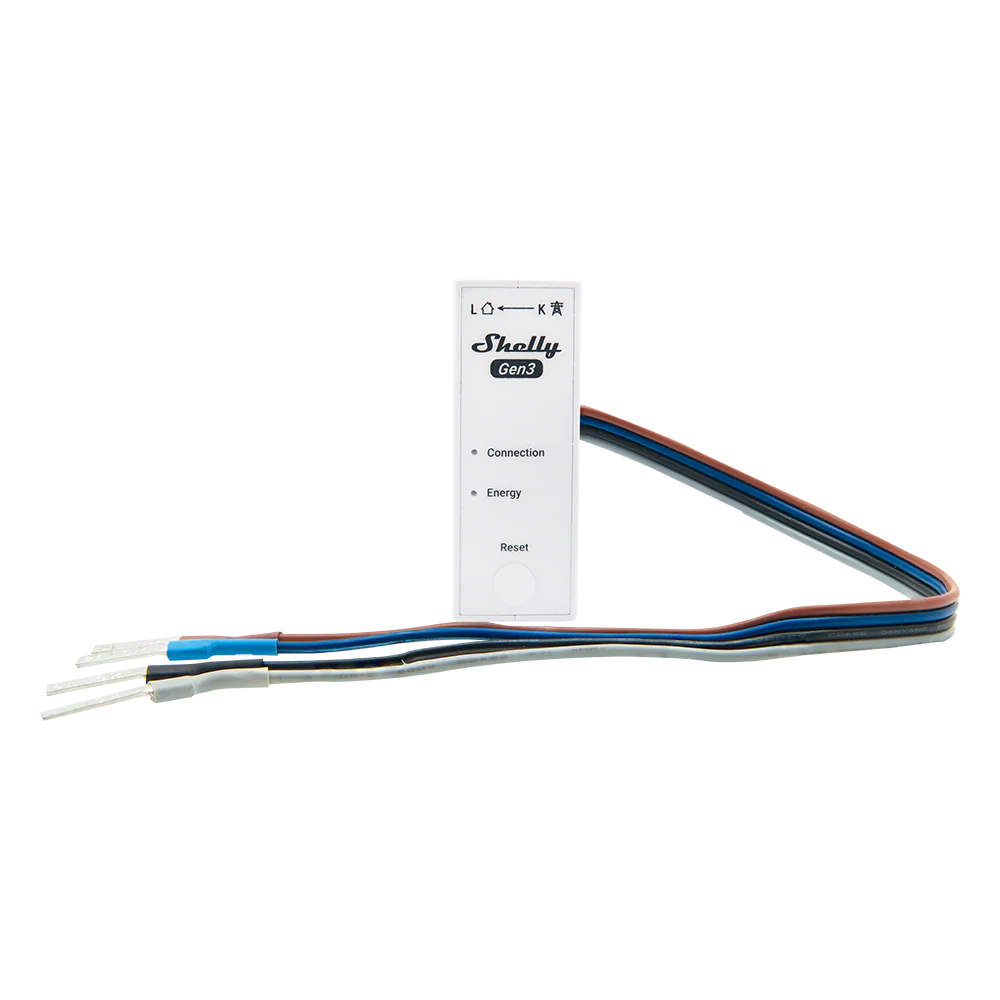

• Cables flexibles codificados por color. Facilitan el conexionado cuando los bornes quedan en posiciones incompatibles con un terminal rígido.

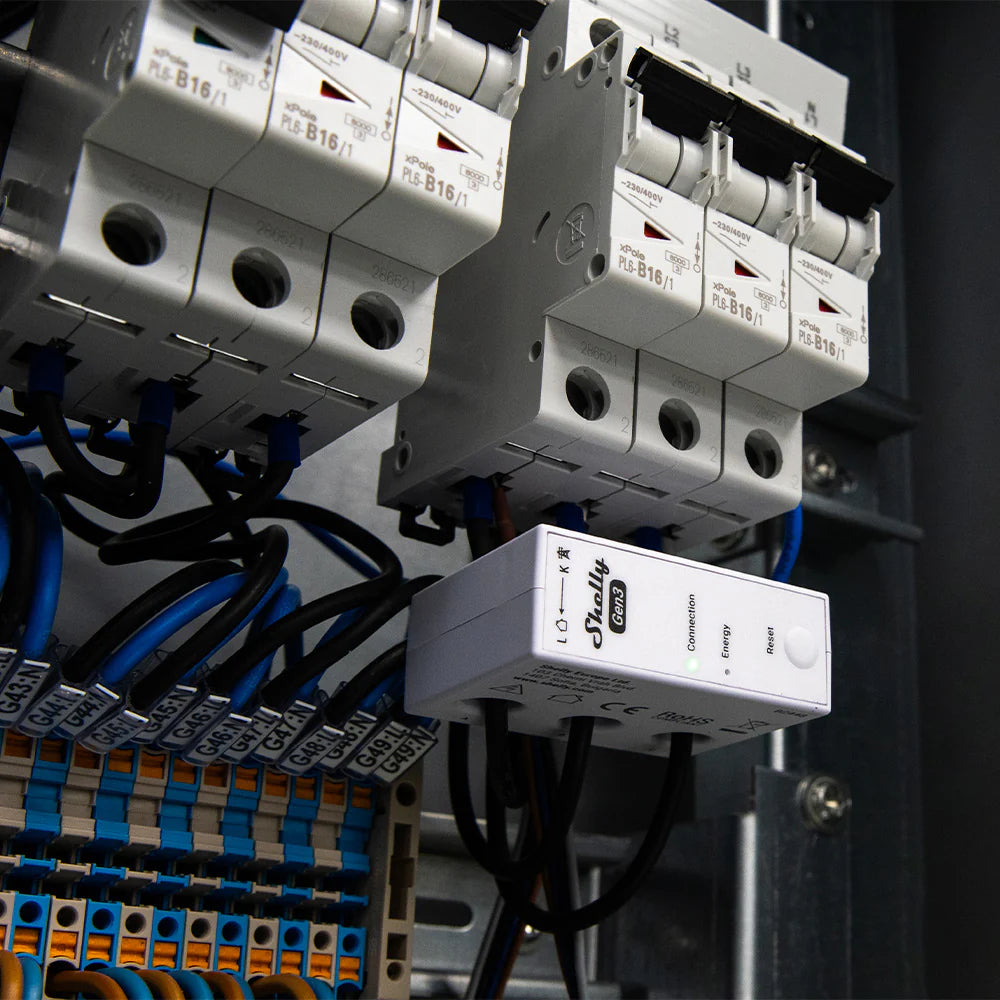

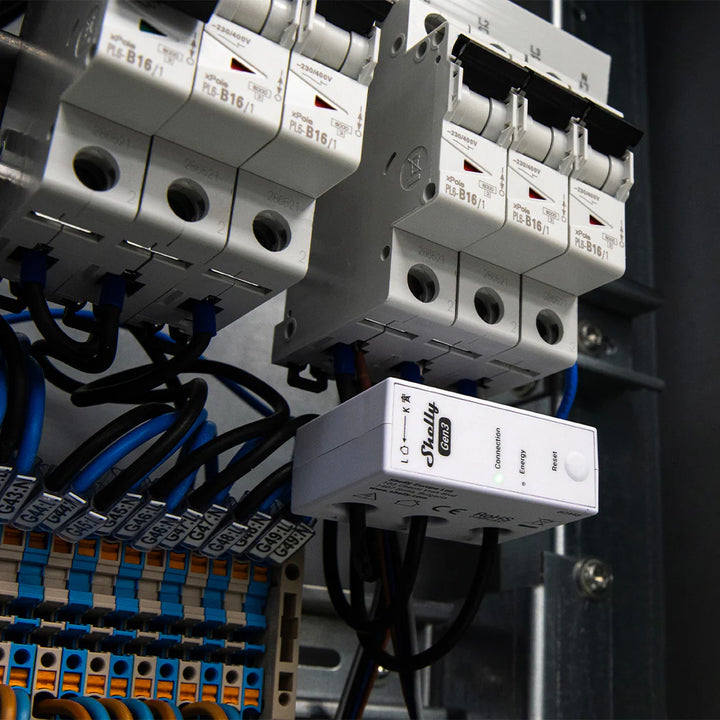

• Montaje por encima o por debajo del magnetotérmico. Es la única versión de la familia que admite ambas posiciones.

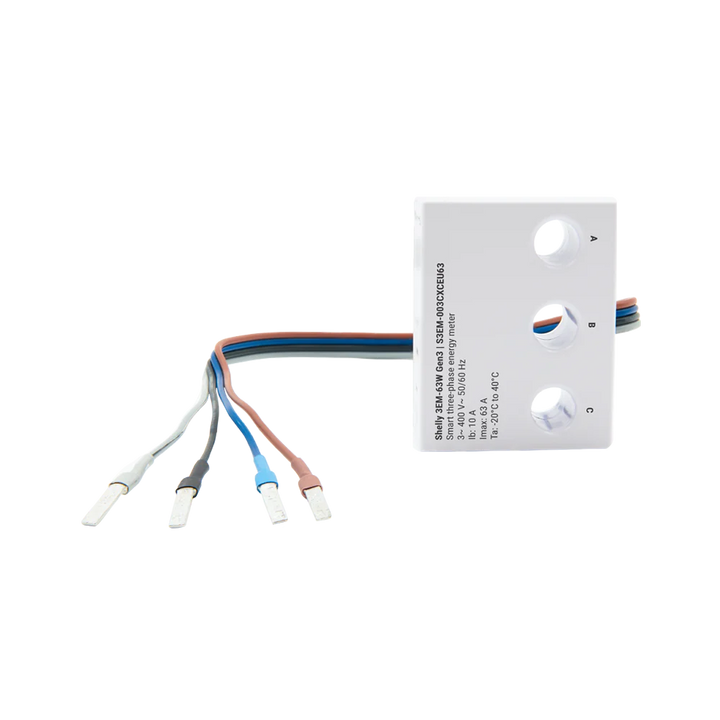

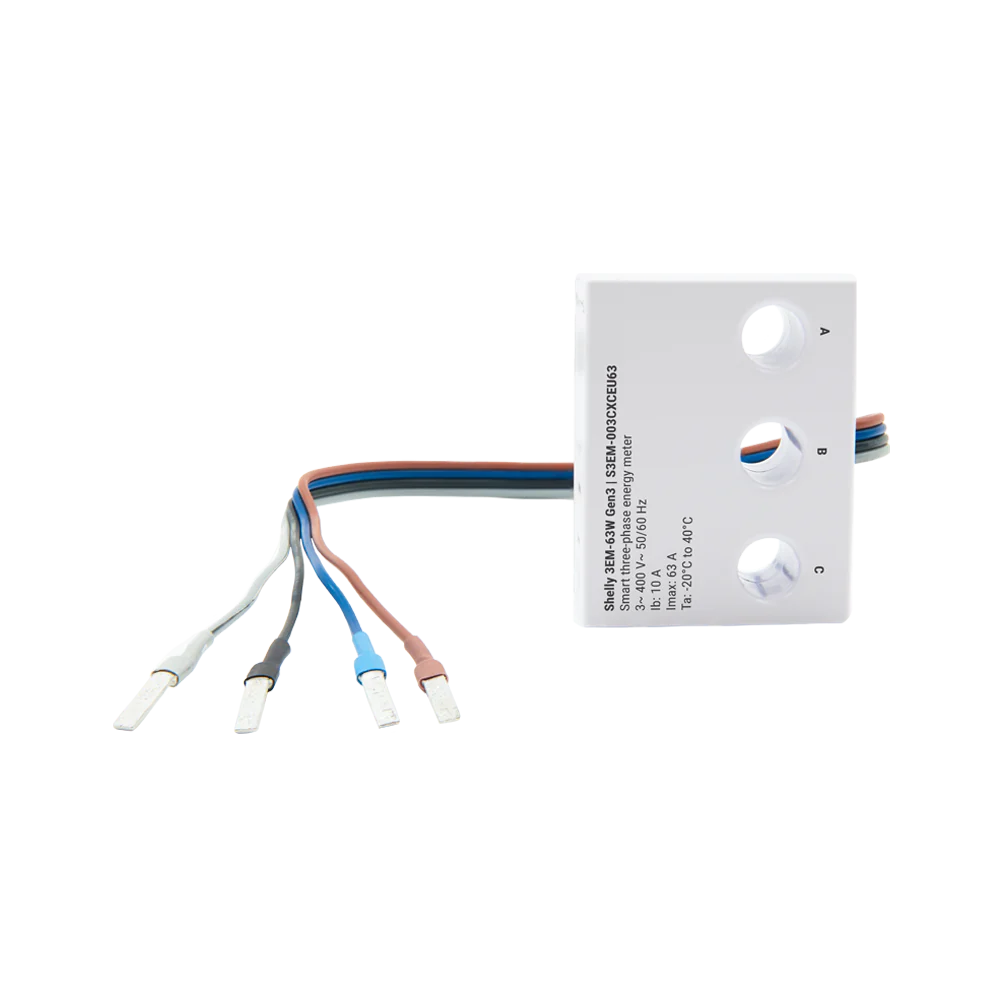

• Transformadores de corriente integrados, con apertura de conductor de Ø8 mm.
• Medición en 4 cuadrantes hasta 63 A por fase, con saturación a 130 A.
• Clase de precisión B en energía activa, con un error del 1 %.
• Registro local de 7 días con resolución de 1 minuto, exportable en CSV o JSON.
• Reloj en tiempo real que conserva las marcas de tiempo sin conexión.
• Detección de error de secuencia de fases (activable) y umbral sin carga de 30 VA.
• 20 horarios, 20 webhooks y scripting mJS.
• Preparado para fotovoltaica.

Beneficios

• Máxima flexibilidad de colocación: los cables permiten resolver cuadros ya montados sin rehacer el cableado.
• No consume módulos de carril DIN, algo decisivo en cuadros saturados.
• Los colores reducen el riesgo de confundir fases durante la instalación.
• Historial accesible desde la interfaz web local, sin depender de la nube.
• Consumo propio inferior a 2 W.

Aplicaciones

• Reformas y cuadros existentes donde no hay hueco ni acceso cómodo.
• Vivienda trifásica con reparto de consumo por fase.
• Tres circuitos monofásicos independientes bajo vigilancia simultánea.
• Autoconsumo fotovoltaico doméstico.
• Recarga de vehículo eléctrico dentro del límite de potencia contratada.
• Locales pequeños con cuadro compartido.

Especificaciones técnicas

Alimentación

• Tensión: 220-240 V~ 50/60 Hz (entre LA y N)
• Consumo propio: < 2 W
• Protección externa: 63 A, curva B o C, poder de corte 6 kA, clase 3 de limitación de energía

Medida

• Voltímetros por fase: 220-240 V~, precisión mejor que ±1 %
• Amperímetros por fase (CT integrado): 0-63 A, saturación a 130 A
• Precisión de corriente: ±1 % (2-63 A), ±2 % (1-2 A), ±5 % (0-1 A)
• Magnitudes: potencia activa y aparente, energía activa y aparente, factor de potencia, energía activa y reactiva fundamentales
• Umbral sin carga: 30 VA
• Almacenamiento: al menos 7 días con resolución de 1 minuto

Conectividad

• Wi-Fi 802.11 b/g/n, 2401-2483 MHz, < 20 dBm. Alcance hasta 30 m en interior
• Bluetooth 4.2, < 4 dBm
• MQTT, HTTP y WebSocket, con TLS en las conexiones entrantes
• No dispone de Ethernet

Hardware

• Procesador: ESP-Shelly-C38F · Memoria flash: 8 MB
• 3 entradas de fase (LA, LB, LC) mediante cables de colores y 1 entrada de neutro
• 1 pulsador táctil (AP a los 5 s, reinicio de fábrica a los 10 s)

Dimensiones y entorno

• 21 x 54 x 42 mm sin los cables · 58 g con cables · longitud de cable 260 mm
• Montaje por encima o por debajo de magnetotérmicos de carril DIN
• Temperatura: -20 °C a 40 °C · Humedad: 30-70 % HR · Altitud máx.: 2000 m
• Carcasa de plástico blanco

Compatibilidad

• Shelly Smart Control (app y web) e interfaz web integrada
• Home Assistant
• MQTT, HTTP y WebSocket con TLS
• Funciona en red local sin necesidad de hub ni suscripción
• Cargas resistivas, capacitivas e inductivas

¿Por qué elegir el Shelly 3EM-63W Gen3?

Su ventaja es puramente práctica: los cables flexibles resuelven instalaciones que un terminal rígido no alcanza, y es la única versión que puede colocarse por encima del magnetotérmico. En un cuadro ya montado, donde mover embarrados no es una opción, esa libertad decide la instalación. En prestaciones es idéntico al modelo de terminales planos: mismo rango, misma precisión, mismo firmware. Como toda la familia Gen3, renuncia a Ethernet, a los Add-on y al registro largo de la gama Pro.

Aviso: este dispositivo no incorpora relé ni admite módulos Add-on. Es exclusivamente un instrumento de medida.

Preguntas frecuentes

¿Por qué elegir la versión de cables y no la de terminales?
Porque permite montarlo también por encima del magnetotérmico y adaptarse a cuadros ya cableados. Si el cuadro es nuevo y hay espacio bajo el magnetotérmico, la versión de terminales planos queda más limpia.

¿Necesita pinzas externas?
No. Los transformadores van integrados, con apertura de Ø8 mm por conductor.

¿Puede cortar la corriente?
No. No tiene relé. Puede usar sus medidas para disparar automatizaciones sobre otros dispositivos Shelly.

¿Necesita un hub?
No. Se conecta directamente a la red Wi-Fi local.

¿Tiene conexión por cable?
No. Solo Wi-Fi y Bluetooth.

¿Cuánto historial guarda?
Al menos 7 días con resolución de un minuto.

¿Sirve para autoconsumo fotovoltaico?
Sí. La medición en 4 cuadrantes distingue la energía importada de la exportada.

¿Cuánta garantía tiene?
3 años, como el resto de la gama Gen3.

Productos relacionados

• Shelly 3EM-63T Gen3 — mismo medidor con terminales planos, para montaje bajo el magnetotérmico.
• Shelly Pro 3EM-3CT63 — mismo rango de 63 A, pero con Ethernet, Modbus, 60 días de registro y 5 años de garantía.
• Shelly Pro 3EM 120A — si la acometida supera los 63 A por fase.
