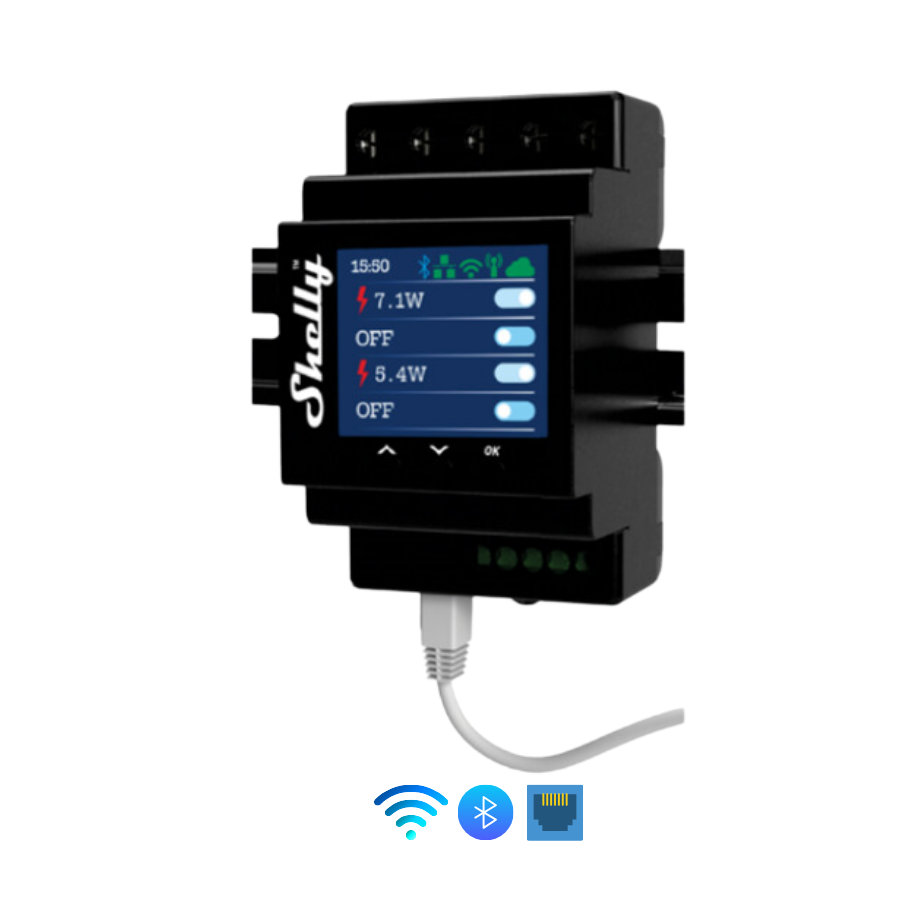

Interfaz Web de tu Shelly Pro 4PM: El Control de Alta Potencia en tus Manos
Si eres usuario de un Shelly Pro 4PM (o estás pensando en añadirlo a tu arsenal domótico), sabrás que es un dispositivo de alto rendimiento diseñado para cuadros eléctricos y cargas importantes. Más allá de la app en tu móvil, el verdadero poder y la configuración granular de este dispositivo residen en su interfaz web.
Simplemente escribiendo su dirección IP en tu navegador (por ejemplo,
http://192.168.1.70), accederás a su centro de mando. Aquí le
dirás a tu Shelly Pro 4PM exactamente cómo se comportan sus
cuatro relés y cómo gestionan las entradas externas,
¡además de configuraciones clave de seguridad y monitorización!
Vamos a ver las configuraciones más importantes, esas que te darán un control super flexible y seguro:
1. El Botón que Conectas (Input Mode): ¿Qué tipo de pulsación detecta?
Esta sección es fundamental para indicarle a tu Shelly Pro 4PM cómo debe
interpretar las señales de los interruptores o botones físicos que tienes
conectados a sus terminales de entrada (SW1,
SW2, SW3, SW4).
-
Switch (Interruptor de Palanca):
- Descripción: Ideal para interruptores de pared convencionales que tienen dos posiciones estables: encendido o apagado.
- Comportamiento: El Shelly leerá esa posición fija.
- ¿Cuándo usarlo? Para controlar luces, ventiladores o cualquier carga que deba permanecer en un estado constante según la posición del interruptor físico.
-
Button (Pulsador Momentáneo):
- Descripción: Perfecta para pulsadores que vuelven a su posición original al soltarlos (como el de un timbre).
- Comportamiento: El Shelly detectará una "pulsación" (un evento momentáneo) cada vez que se presiona brevemente el botón.
- ¡Ideal para activar automatizaciones complejas, como las de tu puerta corredera, sin complicarte con el cableado de potencia!
2. Lo que Hacen los Relés (Output Type): ¿Cómo reaccionan las salidas?
Aquí resides el verdadero poder de control del Shelly Pro 4PM, definiendo el comportamiento de cada uno de sus cuatro relés individuales. Esto es crucial para funciones como la de tu puerta corredera motorizada, donde necesitas pulsos precisos.
-
Toggle (Encendido/Apagado Fijo):
- Descripción: Es el comportamiento estándar de un relé.
- Comportamiento: Al recibir una orden de "encender", el relé se enciende y permanece encendido. Al recibir una orden de "apagar", se apaga y permanece apagado.
- ¿Cuándo usarlo? Para iluminación general, enchufes, o cualquier electrodoméstico que quieras encender o apagar de forma continua.
-
Momentary (Pulso Corto):
- Descripción: ¡Aquí está el truco del pulso! Permite que el Shelly Pro 4PM actúe como un pulsador momentáneo en su salida.
- Comportamiento: Cuando activas esta salida, el relé se enciende solo un instante (tú le dices cuánto tiempo en la sección "Timers" con la función "Auto OFF") y se apaga automáticamente.
- ¡Imprescindible para las entradas de tu controlador de puerta de garaje/portón, cerraduras eléctricas, sistemas de riego o cualquier dispositivo que necesite un "toque" rápido para activarse!
-
Edge (Cambio de Borde):
- Descripción: Un modo menos común para el control directo de salidas.
- Comportamiento: El relé cambia su estado (de ON a OFF o viceversa) cada vez que la entrada física conectada detecta un cambio de estado.
- ¿Cuándo usarlo? Para aplicaciones muy específicas donde necesitas que la salida alterne su estado con cada detección de una transición en la entrada.
-
Detached (Entrada Desacoplada):
- Descripción: ¡Libera tus interruptores físicos! Desvincula completamente las entradas físicas de las salidas de relé del propio Shelly Pro 4PM.
- Comportamiento: Los pulsadores o interruptores físicos conectados al Shelly Pro 4PM seguirán reportando su estado o eventos a la app Shelly y a Home Assistant, pero no controlarán directamente los relés internos del dispositivo.
- ¿Cuándo usarlo? Perfecto para usar interruptores físicos para activar automatizaciones complejas en Home Assistant (como encender varias luces, activar una escena o controlar un dispositivo diferente) sin que los relés del Shelly Pro 4PM se vean afectados localmente.
-
Activation (Activación con Sensor de Movimiento):
- Descripción: Un modo específico para escenarios que involucran detección de presencia.
- Comportamiento: Cuando una entrada (ej. de un sensor de movimiento) se activa, el relé se enciende. Si el relé tiene un temporizador "Auto Off", este modo asegura que el temporizador se reinicia mientras la entrada permanezca activa o se reactive dentro del tiempo.
- ¿Cuándo usarlo? Para luces que se mantienen encendidas mientras hay presencia, o extractores que funcionan mientras un sensor está activo.
3. Qué Recuerda al Encenderse (Action on Power On): ¿Cómo actúa tras un apagón?
Esta configuración es vital para la seguridad y la comodidad, ya que define el comportamiento de cada relé si el Shelly Pro 4PM se reinicia o pierde y recupera la alimentación.
- Turn ON (Encender): El relé se encenderá automáticamente cuando el Shelly recupere la alimentación.
- Turn OFF (Apagar): El relé se apagará automáticamente cuando el Shelly recupere la alimentación.
- Restore last known state (Restaurar último estado): El Shelly intentará recordar en qué estado estaba el relé antes del corte de energía y restaurarlo. ¡Esta es la opción preferida para la mayoría de las luces y electrodomésticos para evitar sorpresas!
-
Current state of the switch (Estado del interruptor
físico): El estado del relé coincidirá con la posición física
del interruptor conectado (
SWx) en el momento en que el Shelly Pro 4PM se encienda.
4. Protecciones de Salida (Output Protections): Cuidando tus Dispositivos
Esta es una sección clave para la seguridad y la longevidad de tus aparatos conectados. Te permite definir límites para que el Shelly corte la energía si detecta un problema:
- Overpower in watts (Sobrepotencia en vatios): Establece la potencia máxima (en vatios) que el Shelly permite que pase por un canal. Si la carga excede este valor, el Shelly cortará la corriente para proteger tanto al dispositivo como a la carga. ¡Muy útil para motores o calentadores!
- Overcurrent in amperes (Sobrecorriente en amperios): Define la corriente máxima (en amperios) que puede pasar. Si se supera, el relé se desconecta para evitar sobrecargas.
- Overvoltage in volts (Sobretensión en voltios): Si la tensión de entrada supera este límite, el Shelly desconectará el relé para proteger tus aparatos de picos de voltaje peligrosos.
- Undervoltage in volts (Baja tensión en voltios): Si la tensión de entrada cae por debajo de este valor, el Shelly desconectará el relé. Útil para proteger motores o equipos sensibles a caídas de voltaje.
- Enable auto recovery (Habilitar recuperación automática): Si un relé se apaga por sobretensión o baja tensión, al activar esta opción, el Shelly intentará encenderlo de nuevo automáticamente si la condición anormal desaparece y el relé estaba previamente encendido.
5. Tipo de Consumo (Consumption Type): Para tu Sistema de Domótica
Esta opción es específica para la forma en que el Shelly reporta el tipo de consumo a sistemas de terceros (como Home Assistant).
- Descripción: Permite especificar cómo categorizas la carga conectada (ej. "luz", "motor", "calefactor").
- Importancia: ¡Ojo! Esta configuración no afecta a la app oficial de Shelly. Su principal utilidad es para que tu sistema de domótica externo (como Home Assistant) clasifique y muestre correctamente el consumo.
- Recomendación: Consulta la documentación de tu sistema de domótica para saber qué valores son los más adecuados para ingresar aquí y cómo los interpretará.
6. Invertir Medición de Potencia (Reverse Power Measurement): Si Mides al Revés
En algunos casos muy específicos, debido a la instalación o al tipo de carga, la dirección de la medición de potencia activa y energía puede aparecer invertida (ej. consumiendo energía cuando debería estar entregando).
- Enable (Habilitar): Si activas esta opción, el Shelly invertirá la dirección de la medición.
- ¿Cuándo usarlo? Solo si observas que las lecturas de potencia y energía no son lógicas para tu circuito.
7. Bloquear Entradas (Lock Inputs): Congela los Controles Físicos
Esta es una característica de seguridad y control muy útil.
- Enable (Habilitar): Cuando esta opción está activada, el Shelly ignora cualquier pulsación o cambio en sus entradas físicas (SW1 a SW4), sin importar el modo en que estén configuradas.
-
¿Cuándo usarlo? Ideal para:
- Limpieza: Evitar encendidos/apagados accidentales mientras limpias un interruptor.
- Niños: Prevenir que los niños pequeños activen ciertos circuitos.
- Mantenimiento: Asegurarse de que las luces o aparatos no se enciendan mientras se trabaja en ellos.
- Modo Vacaciones: Deshabilitar los controles manuales cuando no hay nadie en casa.
- Importante: Solo podrás controlar el Shelly a través de la app, la interfaz web o Home Assistant (si no has desvinculado la entrada con "Detached").
8. Reiniciar Contadores (Reset Counters): Pon tus Estadísticas a Cero
Si estás monitorizando el consumo de energía con tu Shelly Pro 4PM (algo que hace de maravilla), esta sección te permite empezar de nuevo.
- Reset counters (Reiniciar contadores): Al pulsar este botón, todos los datos de consumo de energía (vatios-hora, amperios-hora) para los canales del Shelly se restablecerán a cero.
- ¿Cuándo usarlo? Para iniciar un nuevo ciclo de monitorización (ej. al principio de un mes o año), o después de cambiar una carga importante.
En resumen: La interfaz web de tu Shelly Pro 4PM te da un control extremadamente detallado y profesional sobre sus cuatro relés y sus entradas, además de potentes funciones de seguridad, monitorización y gestión. Dominar estas configuraciones te permitirá integrar sin problemas cargas complejas como motores de puertas, bombas o múltiples circuitos de iluminación, y hacer que tu sistema domótico funcione exactamente como quieres, de forma local y segura.
