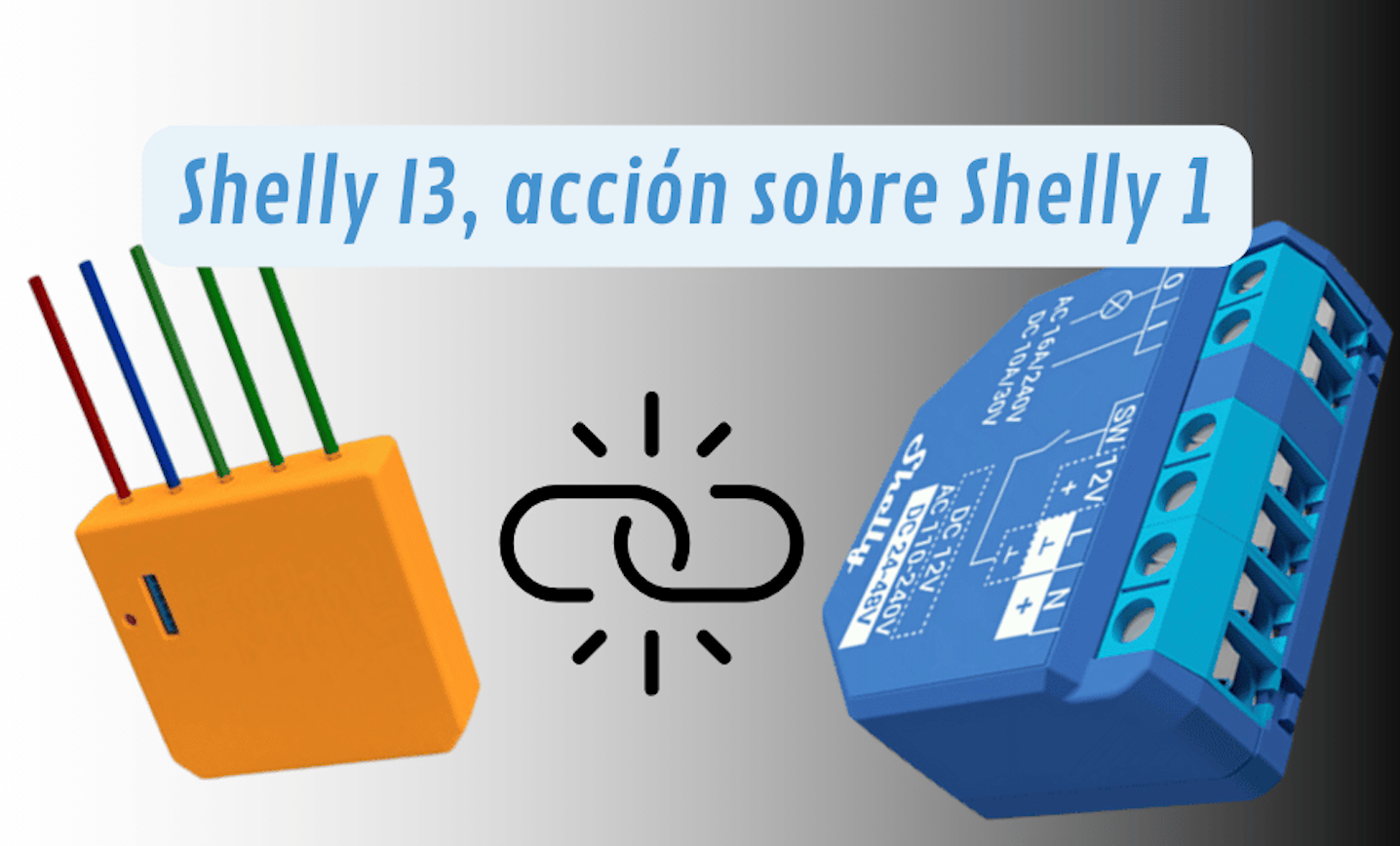

Configuración y Uso del Shelly i3 y Shelly 1 para la Automatización del Hogar
El Shelly i3 es una herramienta versátil que permite controlar uno o más dispositivos Shelly 1 utilizando una serie de comandos URL. A continuación, te mostramos cómo configurarlo para optimizar su uso en tu sistema de automatización del hogar.
Antes de instalar o montar el dispositivo, asegúrese de que la red eléctrica esté apagada (desconecte los disyuntores).
Configuración del Shelly i3
Instalación Física:
- Conecta el Shelly i3 a la alimentación de 220V en los terminales L y N.
- Conecta los interruptores/pulsadores a los terminales SW1, SW2 y SW3 según sea necesario.
Configuración en la Aplicación Shelly:
- Agrega el Shelly i3 a tu red Wi-Fi usando la aplicación Shelly.
- Dale un nombre identificable (por ejemplo, "Control de Luz").
Configuración de Shelly 1
Instalación Física:
- Conecta la alimentación de 220V a los terminales L y N del Shelly 1.
- Conecta la carga (por ejemplo, la luz de la piscina) a los terminales O y N.
- Conecta el terminal I a la fase (L).
Configuración en la Aplicación Shelly:
- Descarga la aplicación Shelly en tu dispositivo móvil.
- Agrega el Shelly 1 a tu red Wi-Fi siguiendo las instrucciones de la aplicación.
- Dale un nombre identificable (por ejemplo, "Luz de la Piscina").
Configuración de Acciones en el Shelly i3
Busca en los detalles de la app la IP asignada al Shelly Plus 1
El Shelly i3 puede enviar comandos a otros dispositivos Shelly mediante URL endpoints. Todas las URL de acciones se pueden encontrar en la documentación de la API de Shelly.
Tipos de Acciones
- Botón Encendido (Button Switched ON): Envía un comando a una URL cuando el botón está encendido. Funciona solo cuando el botón está configurado como Toggle.
- Botón Apagado (Button Switched OFF): Envía un comando a una URL cuando el botón está apagado. Funciona solo cuando el botón está configurado como Toggle.
- Presión Corta (Button Short Press): Envía un comando a una URL cuando el botón se presiona una vez. Funciona solo cuando el botón está configurado como Momentary.
- Presión Larga (Button Long Press): Envía un comando a una URL cuando el botón se mantiene presionado. Funciona solo cuando el botón está configurado como Momentary.
- Presión Doble (Button 2x Short Press): Envía un comando a una URL cuando el botón se presiona dos veces. Funciona solo cuando el botón está configurado como Momentary.
- Presión Triple (Button 3x Short Press): Envía un comando a una URL cuando el botón se presiona tres veces. Funciona solo cuando el botón está configurado como Momentary.
- Presión Corta + Larga (Button Short + Long Press): Envía un comando a una URL cuando el botón se presiona una vez y luego se mantiene presionado. Funciona solo cuando el botón está configurado como Momentary.
- Presión Larga + Corta (Button Long + Short Press): Envía un comando a una URL cuando el botón se mantiene presionado y luego se presiona nuevamente. Funciona solo cuando el botón está configurado como Momentary.
Configuración de los Botones
Tipo de Botón (Button Type):
- Momentary: Para usar un botón de presión momentánea.
- Toggle Switch: Para usar un interruptor de palanca.
- Inversión de Entradas: Invierte las posiciones de encendido/apagado del botón.
Duración de Presión Larga (Longpush Duration):
- Min: Tiempo mínimo que se debe mantener presionado el botón para activar el comando de presión larga. Rango (en ms): 100-3000.
- Max: Tiempo máximo que se debe mantener presionado el botón para activar el comando de presión larga. Rango (en ms): 200-6000.
- Multipresión (Multipush): Tiempo máximo entre presiones para activar una acción de multipresión. Rango: 100-1000 ms.
Ejemplo de Configuración para Controlar Shelly 1
Abrir Configuración del Shelly i3:
- En la aplicación Shelly, selecciona el Shelly i3.
- Ve a Settings (Configuraciones) y luego a Actions (Acciones).
Configurar Acciones:
| Para encender un Shelly 1 | Para apagar un Shelly 1, configura una acción en la URL: |
|---|---|
| http://<IP-del-Shelly-1>/relay/0/on | http://<IP-del-Shelly-1>/relay/0/off |
Asignar las Acciones a los Botones:
| Presión Corta para encender | Presión Larga para apagar |
|---|---|
| http://<IP-del-Shelly-1>/relay/0/on | http://<IP-del-Shelly-1>/relay/0/off |
Casos de Uso para Controlar Shelly 1 con Shelly i3
Control de Iluminación en el Hogar
Descripción: Usar el Shelly i3 para controlar las luces de diferentes habitaciones desde un solo interruptor central.
-
Beneficios:
- Control remoto de las luces.
- Ahorro de energía mediante la gestión eficiente de la iluminación.
- Mayor comodidad al poder encender y apagar luces desde diferentes puntos de la casa.
Cómo Configurar:
- Instala un Shelly 1 en cada punto de luz.
- Conecta el Shelly i3 en un lugar central como el salón.
- Configura las acciones en la aplicación Shelly para que los botones del Shelly i3 controlen los Shelly 1 en cada habitación.
Ejemplo de Configuración:
- Presión corta para encender la luz del salón.
- Presión larga para apagar todas las luces de la casa.
Automatización de Persianas Eléctricas
Descripción: Controlar persianas eléctricas desde múltiples ubicaciones utilizando el Shelly i3.
-
Beneficios:
- Control centralizado y remoto de las persianas.
- Programación para apertura y cierre automáticos según la hora del día.
- Mejora en la eficiencia energética al controlar la entrada de luz solar.
Cómo Configurar:
- Instala un Shelly 1 en el sistema de control de cada persiana.
- Configura el Shelly i3 para enviar comandos a los Shelly 1 conectados a las persianas.
Ejemplo de Configuración:
- Presión corta para subir una persiana específica.
- Presión doble para bajar todas las persianas al mismo tiempo.
Control de Sistemas de Riego
Descripción: Usar el Shelly i3 para gestionar el sistema de riego de tu jardín.
-
Beneficios:
- Riego automatizado basado en un horario preestablecido.
- Control remoto del sistema de riego desde cualquier lugar.
- Ahorro de agua mediante el riego eficiente y preciso.
Cómo Configurar:
- Conecta un Shelly 1 a la bomba de agua o válvula del sistema de riego.
- Configura el Shelly i3 para controlar el Shelly 1 mediante acciones programadas.
Ejemplo de Configuración:
- Presión corta para iniciar el riego.
- Presión larga para detener el riego.
Automatización de Puertas de Garaje
Descripción: Controlar la apertura y cierre de la puerta del garaje utilizando el Shelly i3.
-
Beneficios:
- Acceso conveniente y seguro al garaje.
- Integración con otros dispositivos inteligentes del hogar.
- Control remoto de la puerta del garaje.
Cómo Configurar:
- Instala un Shelly 1 en el sistema de apertura de la puerta del garaje.
- Configura el Shelly i3 para enviar comandos al Shelly 1.
Ejemplo de Configuración:
- Presión corta para abrir la puerta del garaje.
- Presión larga para cerrar la puerta del garaje.
